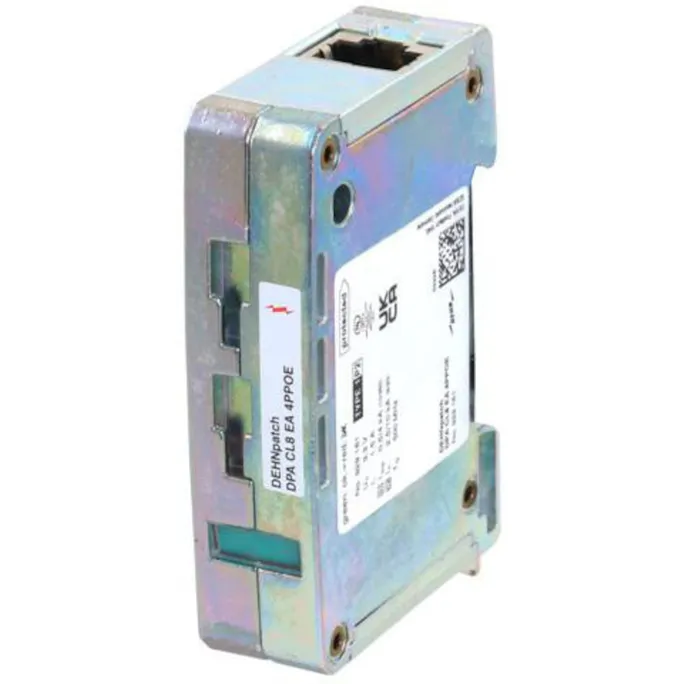

Dehn Kombi-Ableiter DEHNpatch bis 10 GBit mit RJ45 Buchsen und Statusanzeige
Art.-Nr.QX20-00N
Kurzbeschreibung
- Ideal für den Schutz von Ethernet Anwendungen bis 10 GBit/s
- Einsatz in strukturierten Verkabelungen nach Klasse EA bis 500 MHz
- Power over Ethernet IEEE 802.3 konform (bis PoE++ / 4PPoE)
- Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A –2 und höher
Versand
Store
Online
Nicht verfügbar
Store
€ 107,00
inkl. MwSt.
Slider under Product Details
Most Popular
Viewed Together
Bought Together
pdp under attachement carousel Header
Beschreibung
Dehn Kombi-Ableiter DEHNpatch bis 10 GBit mit RJ45 Buchsen und StatusanzeigeUniverseller, platzsparender Kombi-Ableiter in 19 mm Baubreite und RJ45 Anschlusstechnik mit Statusanzeige für die einfache Wartung. Schutz von Anwendungen in strukturierten Verkabelungen nach Klasse EA bis 500 MHz, z.B. Industrial Ethernet, Datenverteiler, digitale Kamerasysteme, Power over Ethernet (IEEE 802.3 konform bis 4PPoE) und generell Ethernet basierte Schnittstellen. Schutz aller Adernpaare durch leistungsfähige Gasentladungsableiter und Schutzdioden zwischen den Signaladern sowie Aderpaaren. Voll geschirmte Adapterausführung mit RJ45 Buchsen für die Hutschienenmontage. Mit gehäuseseitigem zusätzlichem Schraubanschluss für die optionale Erdanbindung.
- Ideal für den Schutz von Ethernet Anwendungen bis 10 GBit/s
- Einsatz in strukturierten Verkabelungen nach Klasse EA bis 500 MHz
- Power over Ethernet IEEE 802.3 konform (bis PoE++ / 4PPoE)
- Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A –2 und höher
pdp under product description Header
pdp under product inline content Header
Datenblatt
Artikelnummer QX20-00N
Herstellernummer 929161
- Technische Daten:Ableiterklasse LImpulskategorie D1, C1, C2, C3Nennspannung (UN) 3,3 VHöchste Dauerspannung DC (Uc) 3,3 VHöchste Dauerspannung DC Pa-Pa (PoE) (Uc) 58 VNennstrom (IL) 1,5 AD1 Blitzstoßstrom (10/350 μs) pro Ader (Iimp) 0,5 kAC2 Nennableitstoßstrom (8/20 μs) Ad-Ad (In) 150 AC2 Nennableitstoßstrom (8/20 μs) Ad-PG (In) 2,5 kAC2 Nennableitstoßstrom (8/20 μs) gesamt (In) 10 kAC2 Nennableitstoßstrom (8/20 μs) Pa-Pa (PoE) (In) 150 ASchutzpegel Ad-Ad bei In C2 (UP) ≤ 100 VSchutzpegel Ad-PG bei In C2 (UP) ≤ 600 VSchutzpegel Pa-Pa bei In C2 (PoE) (UP) ≤ 100 VSchutzpegel Ad-Ad bei 1 kV/μs C3 (UP) ≤ 140 VSchutzpegel Ad-PG bei 1 kV/μs C3 (UP) ≤ 500 VSchutzpegel Pa-Pa bei 1 kV/μs C3 (PoE) (UP) ≤ 170 VGrenzfrequenz (fG) 500 MHzKapazität Ad-Ad (C) ≤ 15 pFKapazität Ad-PG (C) ≤ 40 pFBetriebstemperaturbereich (TU) -40 °C ... +80 °CSchutzart IP 20Montage auf 35 mm Hutschiene nach EN 60715Anschluss Eingang / Ausgang RJ45-Buchse / RJ45-BuchseBelegung 1/2, 3/6, 4/5, 7/8Erdung über 35 mm Hutschiene nach EN 60715Gehäusewerkstoff ZinkdruckgussFarbe blankPrüfnormen IEC 61643-21 / EN 61643-21Zulassungen GHMT, UL
