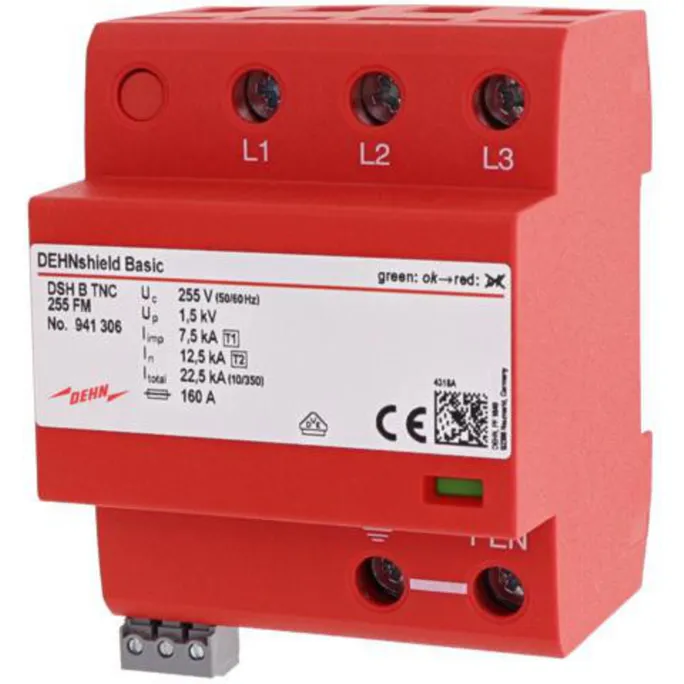

Dehn Anwendungsopt. Kombi-Ableiter DEHNshield B Typ 1+2 für dreiphasige TN-C-Systeme
Art.-Nr.QX20-00G
Kurzbeschreibung
- Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter Typ 1 + Typ 2 auf Funkenstreckenbasis
- Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung
- Erfüllt die Mindestanforderungen nach der DIN VDE 0100-534
Versand
Store
Online
Sofort verfügbar
Store
€ 228,00
inkl. MwSt.
Slider under Product Details
Most Popular
Viewed Together
Bought Together
pdp under attachement carousel Header
Beschreibung
Dehn Anwendungsopt. Kombi-Ableiter DEHNshield B Typ 1+2 für dreiphasige TN-C-SystemeMehrpoliger Kombiableiter DEHNshield Basic, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden bei Nachrüstung oder Sanierung. Ermöglicht Endgeräteschutz. Erfüllt alle Anforderungen der DIN VDE 0100-534 und DIN VDE 0100-443. Einsetzbar direkt am Speisepunkt der elektrischen Anlage.
- Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter Typ 1 + Typ 2 auf Funkenstreckenbasis
- Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung
- Erfüllt die Mindestanforderungen nach der DIN VDE 0100-534 für das Nennableitvermögen In sowie das Blitzstromableitvermögen Iimp bei Freileitungseinspeisungen
pdp under product description Header
pdp under product inline content Header
Datenblatt
Artikelnummer QX20-00G
Herstellernummer 941306
- Technische Daten:SPD nach EN 61643-11 / ... IEC 61643-11 Typ 1 + Typ 2 / Class I + Class IIEnergetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m) Typ 1 + Typ 2 + Typ 3Nennspannung AC (UN) 230 / 400 V (50 / 60 Hz)Höchste Dauerspannung AC (UC) 255 V (50 / 60 Hz)Blitzstoßstrom (10/350 μs) [L1+L2+L3-PEN] (Itotal) 22,5 kABlitzstoßstrom (10/350 μs) [L-PEN] (Iimp) 7,5 kANennableitstoßstrom (8/20 μs) [L-PEN]/[L1+L2+L3-PEN] (In) 12,5 / 37,5 kASchutzpegel (UP) ≤ 1,5 kVFolgestromlöschfähigkeit AC (Ifi) 25 kAeffFolgestrombegrenzung / Selektivität Nichtauslösen einer 35 A gG Sicherung bis 25 kAeff (prosp.)Ansprechzeit (tA) ≤ 100 nsMax. netzseitiger Überstromschutz 160 A gGTOV-Spannung [L-N] (UT) – Charakteristik 440 V / 120 min. – FestigkeitBetriebstemperaturbereich (TU) -40 °C ... +80 °CFunktions- / Defektanzeige grün / rotAnzahl der Ports 1Anschlussquerschnitt (L1, L2, L3, PEN) (min.) 1,5 mm2 ein- / feindrähtigAnschlussquerschnitt (L1, L2, L3, PEN) (max.) 35 mm2 mehrdrähtig / 25 mm2 feindrähtigMontage auf 35 mm Hutschiene nach EN 60715Gehäusewerkstoff Thermoplast, Farbe rot, UL 94 V-0Einbauort InnenraumSchutzart IP 20Einbaumaße 4 TE, DIN 43880Zulassungen VDEFM-Kontakte / Kontaktform WechslerSchaltleistung AC 250 V / 0,5 ASchaltleistung DC 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 AAnschlussquerschnitt für FM-Klemmen max. 1,5 mm2 ein- / feindrähtig
