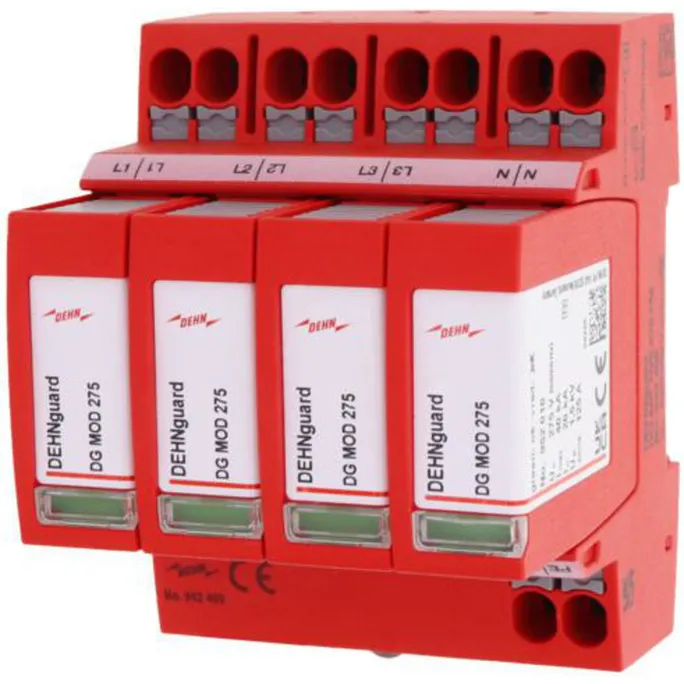

Dehn Überspannungsableiter Typ 2+3 DEHNguard MP 4-polig Uc 275V TN-S
Art.-Nr.QX20-00A
Kurzbeschreibung
- Anschlussfertige Kompletteinheit bestehend aus Basisteil mit Push-in-Anschlusstechnik und gesteckten Schutzmodulen
- Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristoren/Funkenstrecken
- Hohe Gerätesicherheit durch Ableiterüberwachung "Thermo-Dynamik-Control"
Versand
Store
Online
Nicht verfügbar
Store
€ 105,00
inkl. MwSt.
Slider under Product Details
Most Popular
Viewed Together
Bought Together
pdp under attachement carousel Header
Beschreibung
Dehn Überspannungsableiter Typ 2+3 DEHNguard MP 4-polig Uc 275V TN-SMehrpoliger Überspannungsableiter DEHNguard MP, Typ 2 + Typ 3 nach EN 61643-11, bestehend aus Basisteil mit gesteckten Schutzmodulen und Doppel-Push-In-Anschlussklemme für Stich- und Durchgangsverdrahtung geeignet. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B – 1 und höher.
- Anschlussfertige Kompletteinheit bestehend aus Basisteil mit Push-in-Anschlusstechnik und gesteckten Schutzmodulen
- Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristoren/Funkenstrecken
- Hohe Gerätesicherheit durch Ableiterüberwachung "Thermo-Dynamik-Control"
pdp under product description Header
pdp under product inline content Header
Datenblatt
Artikelnummer QX20-00A
Herstellernummer 942400
- Technische Daten:SPD nach EN 61643-11 / ... IEC 61643-11 Typ 2 + Typ 3 / Class II + Class IIIEnergetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m) Typ 2 + Typ 3Nennspannung AC (UN) 230 / 400 V (50 / 60 Hz)Höchste Dauerspannung AC (UC) 275 V (50 / 60 Hz)Nennableitstoßstrom (8/20 μs) (In) 20 kAMax. Ableitstoßstrom (8/20 μs) (Imax) 40 kAKombinierter Stoß [L-N] (UOC) 20 kVNennlaststrom bei V-Durchgangsverdrahtung (IL) 40 ASchutzpegel [L-PE] / [N-PE] (UP) ≤ 1,5 / ≤ 1,5 kVSchutzpegel [L-PE] / [N-PE] bei 5 kA (UP) ≤ 1 / ≤ 1 kVAnsprechzeit (tA) ≤ 25 nsMax. netzseitiger Überstromschutz bei V-Durchgangsverdrahtung 40 A gGMax. netzseitiger Überstromschutz bei Stichverdrahtung(Doppelanschluss 2 x 10 mm²) 125 A gGKurzschlussfestigkeit bei max. netzseitigem Überstromschutz(ISCCR) 50 kAeffTOV-Spannung (UT) – Charakteristik 335 V / 5 sec. – FestigkeitTOV-Spannung (UT) – Charakteristik 440 V / 120 min. – sicherer AusfallBetriebstemperaturbereich (TU) -40 °C ... +80 °CFunktions- / Defektanzeige grün / rotAnzahl der Ports 1Anschlussquerschnitt (min.) 1,5 mm2 eindrähtigAnschlussquerschnitt (min.) 6 mm2 feindrähtigAnschlussquerschnitt (max.) 10 mm2 ein- / feindrähtigAnschlussquerschnitt (min.) mit Aderendhülse 1,5 mm²Anschlussquerschnitt (max.) mit Aderendhülse 6 mm²Anschlussquerschnitt (max.) mit Aderendhülse ohne Kragen 10 mm²Montage auf 35 mm Hutschiene nach EN 60715Gehäusewerkstoff Thermoplast, Farbe rot, UL 94 V-0Einbauort InnenraumSchutzart IP 20Einbaumaße 4 TE, DIN 43880Zulassungen KEMA, VDE
